| Photo | Mfr. Part # | Availability | Price | Quantity | Datasheet | Package/Case | Series | Packaging | Product Status | Capacitance | Tolerance | Voltage - Rated | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Polarization | Ratings | Applications | Ripple Current @ Low Frequency | Ripple Current @ High Frequency | Impedance | Lead Spacing | Size / Dimension | Height - Seated (Max) | Surface Mount Land Size | Mounting Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ALF20C183EH063CAP ALUM 18000UF 20% 63V PRESS |
4,108 | 9.44 |
|
Datasheet |
ALF20 | Bulk | Active | 18000 µF | ±20% | 63 V | 35mOhm @ 100Hz | 18000 Hrs @ 85°C | -40°C ~ 85°C | Polar | - | General Purpose | 8.54 A @ 100 Hz | 8.75 A @ 10 kHz | 31 mOhms | 0.886" (22.50mm) | 1.575" Dia (40.00mm) | 2.441" (62.00mm) | - | Through Hole, Press-Fit | |
|
ALV70C151DF700CAP ALUM 85C 150UF 700VDC |
3,939 | 0.00 |
|
Datasheet |
ALV70 | Tray | Active | 150 µF | ±20% | 700 V | 3.8Ohm @ 100Hz | 2000 Hrs @ 85°C | -25°C ~ 85°C | Polar | - | General Purpose | 1.14 A @ 100 Hz | 1.37 A @ 10 kHz | 3.54 Ohms | 0.886" (22.50mm) | 1.378" Dia (35.00mm) | 2.047" (52.00mm) | - | Through Hole | |
|
420MXK680MEFC30X50CAP ALUM 680UF 20% 420V SNAP TH |
2,370 | 9.41 |
|
Datasheet |
MXK | Bulk | Active | 680 µF | ±20% | 420 V | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 2.5 A @ 120 Hz | 3.5 A @ 10 kHz | - | 0.394" (10.00mm) | 1.181" Dia (30.00mm) | 2.047" (52.00mm) | - | Through Hole | |
|
420MXK680MEFC35X40CAP ALUM 680UF 20% 420V SNAP TH |
3,036 | 9.41 |
|
Datasheet |
MXK | Bulk | Active | 680 µF | ±20% | 420 V | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 2.22 A @ 120 Hz | 3.108 A @ 10 kHz | - | 0.394" (10.00mm) | 1.378" Dia (35.00mm) | 1.654" (42.00mm) | - | Through Hole | |
|
|

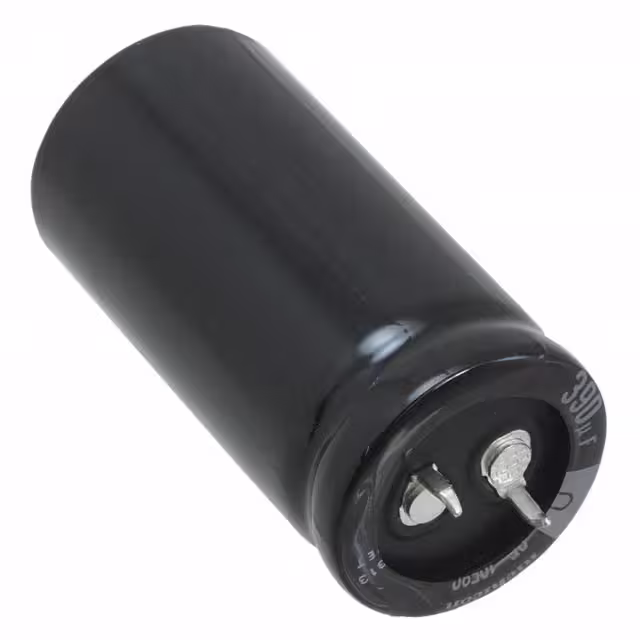

LGL2W391MELA50CAP ALUM 390UF 20% 450V SNAP TH |
3,072 | 11.13 |
|
Datasheet |
LGL | Bulk | Active | 390 µF | ±20% | 450 V | - | 2000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 1.28 A @ 120 Hz | 1.8304 A @ 50 kHz | - | 0.394" (10.00mm) | 0.984" Dia (25.00mm) | 2.047" (52.00mm) | - | Through Hole | |
|
LGM2W391MELA45CAP ALUM 390UF 20% 450V SNAP TH |
1,251 | 7.93 |
|
Datasheet |
LGM | Bulk | Active | 390 µF | ±20% | 450 V | - | 2000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 900 mA @ 120 Hz | - | - | 0.394" (10.00mm) | 0.984" Dia (25.00mm) | 1.870" (47.50mm) | - | Through Hole | |
|
|
MAL215752102E3CAP ALUM 1000UF 20% 200V SNAP TH |
4,038 | 8.47 |
|
Datasheet |
157 PUM-SI | Bulk | Active | 1000 µF | ±20% | 200 V | 235mOhm @ 100Hz | 5000 Hrs @ 85°C | -25°C ~ 85°C | Polar | - | General Purpose | 2.66 A @ 120 Hz | - | 225 mOhms | 0.394" (10.00mm) | 1.181" Dia (30.00mm) | 1.654" (42.00mm) | - | Through Hole | |
|
MAL215772102E3CAP ALUM 1000UF 20% 200V SNAP TH |
3,439 | 8.47 |
|
Datasheet |
157 PUM-SI | Bulk | Active | 1000 µF | ±20% | 200 V | 235mOhm @ 100Hz | 5000 Hrs @ 85°C | -25°C ~ 85°C | Polar | - | General Purpose | 2.66 A @ 120 Hz | - | 225 mOhms | 0.394" (10.00mm) | 1.181" Dia (30.00mm) | 1.654" (42.00mm) | - | Through Hole | |
|
B43541A8277M067CAP ALUM 270UF 20% 600V SNAP TH |
4,082 | 12.02 |
|
Datasheet |
B43541 | Tray | Active | 270 µF | ±20% | 600 V | 430mOhm @ 100Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | Polar | - | General Purpose | 2.24 A @ 100 Hz | - | 680 mOhms | 0.394" (10.00mm) | 1.378" Dia (35.00mm) | 2.047" (52.00mm) | - | Through Hole | |
|
E82D630VQT223MB63UCAP ALUM SNAP-IN GEN PUR 85C |
1,092 | 0.00 |
|
- |
- | Bulk | Active | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
|
B43509A2278M060CAP ALUM 200V POLAR |
4,217 | 0.00 |
|
Datasheet |
B43509 | Bulk | Active | 2.7 mF | ±20% | 200 V | 110mOhm @ 100Hz | 3000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 3.64 A @ 100 Hz | - | 90 mOhms | 0.394" (10.00mm) | 1.378" Dia (35.00mm) | 2.244" (57.00mm) | - | Through Hole | |
|
|
63MXC10000MEFCSN35X50CAP ALUM 10000UF 20% 63V SNAP TH |
4,807 | 4.52 |
|
Datasheet |
MXC | Bulk | Not For New Designs | 10000 µF | ±20% | 63 V | - | 3000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | - | - | - | 0.394" (10.00mm) | 1.378" Dia (35.00mm) | 2.047" (52.00mm) | - | Through Hole | |
|
B43544A9687M002CAP ALUM 680UF 20% 400V SNAP TH |
2,385 | 9.65 |
|
Datasheet |
B43544 | Tray | Active | 680 µF | ±20% | 400 V | 90mOhm @ 100Hz | 3000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 3.15 A @ 100 Hz | - | 130 mOhms | 0.394" (10.00mm) | 1.378" Dia (35.00mm) | 2.047" (52.00mm) | - | Through Hole | |
|
160USG3300MEFC35X45CAP ALUM 3300UF 20% 160V SNAP TH |
4,503 | 9.42 |
|
Datasheet |
USG | Bulk | Active | 3300 µF | ±20% | 160 V | - | 3000 Hrs @ 85°C | -40°C ~ 85°C | Polar | - | General Purpose | 5.75 A @ 120 Hz | 8.625 A @ 10 kHz | - | 0.394" (10.00mm) | 1.378" Dia (35.00mm) | 1.850" (47.00mm) | - | Through Hole | |
|
315VXR220MEFC22X45CAP ALUM 220UF 20% 315V SNAP TH |
2,361 | 9.42 |
|
Datasheet |
VXR | Bulk | Not For New Designs | 220 µF | ±20% | 315 V | - | 7000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 1 A @ 120 Hz | 1.4 A @ 10 kHz | - | 0.394" (10.00mm) | 0.866" Dia (22.00mm) | 1.850" (47.00mm) | - | Through Hole | |
|
EKMT421VSN221MA25SCAP ALUM 220UF 20% 420V SNAP TH |
1,295 | 10.42 |
|
Datasheet |
KMT | Bulk | Active | 220 µF | ±20% | 420 V | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 1.64 A @ 120 Hz | 2.3452 A @ 50 kHz | - | 0.394" (10.00mm) | 1.378" Dia (35.00mm) | 1.043" (26.50mm) | - | Through Hole | |
|
B43642F2108M002CAP ALUM 1000UF 20% 250V SNAP TH |
2,395 | 9.28 |
|
Datasheet |
B43642 | Bulk | Active | 1000 µF | ±20% | 250 V | 80mOhm @ 100Hz | 3000 Hrs @ 105°C | -40°C ~ 85°C | Polar | - | General Purpose | 3 A @ 100 Hz | 2 A @ 100 kHz | 120 mOhms | 0.394" (10.00mm) | 1.181" Dia (30.00mm) | 1.654" (42.00mm) | - | Through Hole | |
|
MAL205821332E3CAP ALUM 3300UF 20% 50V SNAP TH |
3,089 | 8.91 |
|
Datasheet |
058 PLL-SI | Tape & Box (TB) | Active | 3300 µF | ±20% | 50 V | 57mOhm @ 100Hz | 5000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 3.07 A @ 100 Hz | - | 33 mOhms | 0.394" (10.00mm) | 0.984" Dia (25.00mm) | 1.654" (42.00mm) | - | Through Hole | |
|
MAL205841332E3CAP ALUM 3300UF 20% 50V SNAP TH |
3,263 | 8.91 |
|
Datasheet |
058 PLL-SI | Tape & Box (TB) | Active | 3300 µF | ±20% | 50 V | 57mOhm @ 100Hz | 5000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 3.07 A @ 100 Hz | - | 33 mOhms | 0.394" (10.00mm) | 0.984" Dia (25.00mm) | 1.654" (42.00mm) | - | Through Hole | |
|
MAL205851332E3CAP ALUM 3300UF 20% 50V SNAP TH |
2,047 | 8.91 |
|
Datasheet |
058 PLL-SI | Tape & Box (TB) | Active | 3300 µF | ±20% | 50 V | 66mOhm @ 100Hz | 5000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 2.81 A @ 100 Hz | - | 41 mOhms | 0.394" (10.00mm) | 1.181" Dia (30.00mm) | 1.260" (32.00mm) | - | Through Hole |
